Titreşimli Elekler

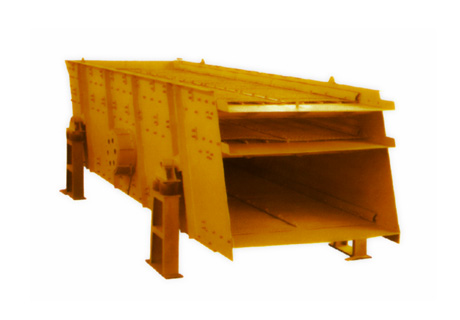

AL serisi titreşimli elek dairesel bir hareketle titreşim sağlar ve çok tabakalı ve yüksek verimli bir titreşimli elektir. Düzgün yapısı, yüksek verimliliği, çok az gürültü kirliliği, kolay bakım onarımı ve sürekliliği en önemli avantajlarındandır. Dairesel titreşimli elek, maden, yapı, taşıma, enerji ve kimya sanayinde yaygın olarak kullanılmaktadır.
Çalışma Şekli : Titreşim alıcı yan plakanın elek kutusuna montajlıdır. Motorla birlikte, santrifüj atalet kuvveti üreten uyarıcı kup veya kemer boyunca döner. Eleme katmanı ana parçalardan biridir. Farklı ham malzemelere ve müşteri isteklerine göre delikli elek plakası ve kauçuk elek plakası östenitik manganez çelik ile örülür. Elek plakası tek katman ya da çift katman olabilir. Elek eğimi isteğe göre ayarlanabilir.
| MODEL | Elek Katmanı |
Elek Alanı (m2) |
Elek Gözü (mm) |
Max. Besleme (mm) |
Elek Özellikleri (mm) |
Titreşim Frekansı (d/dak) |
Genlik (mm) |
Eğim (°C) |
Kapasite (ton/saat) |
Motor Gücü (KW) |
Ağırlık (ton) |
Boyutlar (UxExY) (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2AL1225 | 2 | 6 | 4-50 | 400 | 1200X2500 | 800-970 | 8 | 20 | 8-60 | 5.5 | 3500 | 3040X1840X800 |
| 3AL1225 | 3 | 9 | 4-50 | 400 | 1200X2500 | 800-970 | 8 | 20 | 10-70 | 5.5 | 3850 | 3040X1840X1200 |
| 2AL1230 | 2 | 7.2 | 4-50 | 400 | 1200X3000 | 800-970 | 8 | 20 | 12-78 | 7.5 | 4200 | 3390X1900X800 |
| 3AL1230 | 3 | 10.8 | 4-50 | 400 | 1200X3000 | 800-970 | 8 | 20 | 13-80 | 7.5 | 4600 | 3537X1900X1200 |
| 2AL1237 | 2 | 8.88 | 4-50 | 400 | 1200X3700 | 800-970 | 8 | 20 | 15-86 | 7.5 | 4600 | 4090X1900X800 |
| 3AL1237 | 3 | 13.22 | 4-50 | 400 | 1200X3700 | 800-970 | 8 | 20 | 16-90 | 7.5 | 5200 | 4400X1950X1200 |
| 2AL1535 | 2 | 10.5 | 5-50 | 400 | 1500X3500 | 800-970 | 8 | 20 | 20-125 | 11 | 5890 | 4552X2250X900 |
| 3AL1535 | 3 | 15.75 | 5-50 | 400 | 1500X3500 | 800-970 | 8 | 20 | 21-125 | 11 | 6700 | 4552X2250X1600 |
| 2AL1545 | 2 | 13.5 | 5-50 | 400 | 1500x4500 | 800-970 | 8 | 20 | 22-150 | 15 | 6330 | 5400x2250x1600 |
| 3AL1545 | 3 | 20.25 | 5-50 | 400 | 1500x4500 | 800-970 | 8 | 20 | 22-150 | 15 | 6800 | 5400x2250x1700 |
| 2AL1548 | 2 | 14.4 | 5-50 | 400 | 1500x4800 | 800-970 | 8 | 20 | 22.5-162 | 15 | 6980 | 5300x2200x860 |
| 3AL1548 | 3 | 21.6 | 5-50 | 400 | 1500x4800 | 800-970 | 8 | 20 | 22.5-162 | 15 | 7700 | 5752x2200x1600 |
| 2AL1848 | 2 | 17.28 | 5-80 | 400 | 1800x4800 | 750 | 11 | 20 | 25-206 | 15 | 9080 | 6140x2470x1380 |
| 3AL1848 | 3 | 25.92 | 5-80 | 400 | 1800x4800 | 800-970 | 8 | 20 | 32-276 | 18.5 | 9600 | 6140x2470x1780 |
| 2AL1854 | 2 | 19.44 | 5-80 | 400 | 1800x5400 | 800-970 | 8 | 20 | 32-312 | 18.5 | 10150 | 6500x2600x1300 |
| 3AL1854 | 3 | 29.16 | 5-80 | 400 | 1800x5400 | 800-970 | 8 | 20 | 32-312 | 22 | 10840 | 6960x2600x1630 |
| 2AL2160 | 2 | 25.2 | 5-100 | 400 | 2100x6000 | 970 | 8 | 20 | 50-475 | 30 | 11780 | 7300x2950x1600 |
| 3AL2160 | 3 | 37.8 | 5-100 | 400 | 2100x6000 | 970 | 8 | 20 | 50-475 | 30 | 12800 | 7300x2950x2000 |
| 2AL2460 | 2 | 28.8 | 5-100 | 400 | 2400x6000 | 970 | 8 | 20 | 65-550 | 37 | 15600 | 7450x3230x1500 |
| 3AL2460 | 3 | 43.2 | 5-100 | 400 | 2400x6000 | 970 | 8 | 20 | 70-620 | 37 | 17600 | 7450x3230x1910 |
